SD-WAN几种组网方案

来源：   作者：SD-WAN组网_SDWAN专线_企业VPN专线_国际上网专线_网络加速  阅读：次

1，SD-WAN分支直连组网
分支直连组网的场景，通过CPE与CPE之间直接建立隧道，实现分支直连组网，支持分支间的二三层互联，底层网络可选Internet和专线，通过overlay组网，实现物理网络无关的组网。

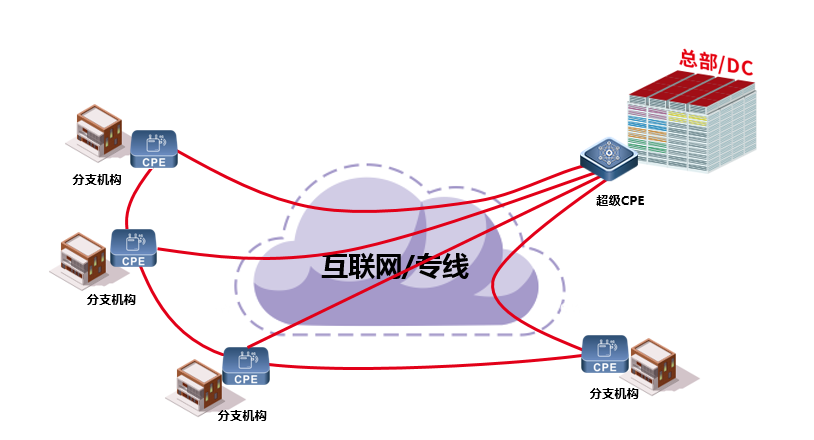

网络拓扑图如下：

分支直连组网的组网架构简单，通过管理平台统一集中可视化管理，CPE-CPE基于专线或Internet直连组网，按需实现CPE间的大二层，大三层“虚拟局域网”互联。

2，SD-WAN网关中转组网
网关中转型组网，支持CPE与GATEWAY建立隧道，实现基于GATEWAY网络品质的最优接入，CPE可探测自身到其特定可连接GATEWAY资源池中的GATEWAY链路质量，可按策略选择最优的接入网关接入，通过CPE与最优接入的GATEWAY建立隧道，流量通过GATEWAY中转到总部或公有云。

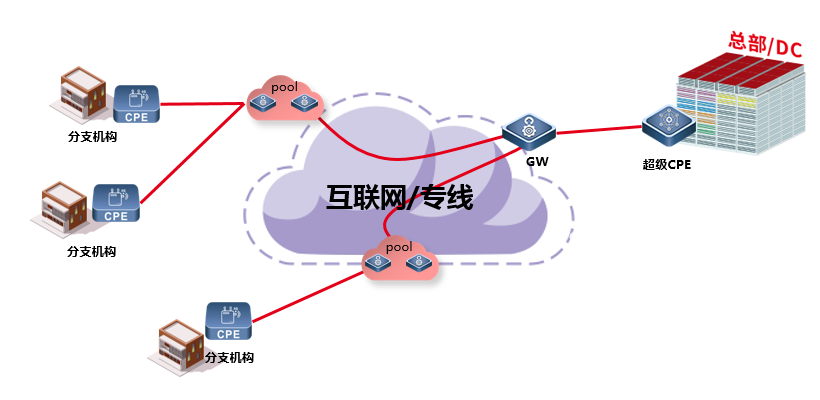

网络拓扑图如下：

网关中转型组网支持Internet及专线组网，CPE先建立隧道到GATEWAY，在通过GATEWAY间的中转到总部或云，GATEWAY与GATEWAY之间可以通过专线或优质互联网链路加速，管理平台调度GATEWAY之间的流量转发，GATEWAY转发选择最优转发路径。CPE根据GATEWAY状态自动切换，当GATEWAY故障时，CPE自动切换到其他可用GATEWAY。网关中转组网，支持星型、Full-Mesh等业务网络拓扑，实现自动化的隧道建立，无需人工配置。

3，SD-WAN互联网/专线混合组网
互联网/专线混合组网，支持Internet和专线混合组网，在网关处进行两种流量交接，流量灵活调度，可通过NNI从互联网接入转到专线网络。
网络拓扑图如下：

互联网/专线混合组网，CPE根据实际情况选择接入方式，可选接入到专线的GATEWAY，也可以接入互联网GATEWAY，还支持通过互联网GATEWAY将流量交给专线，通过专线接入总部或云，也可以直接通过互联网GATEWAY接入总部或云，用户可以灵活选择，快速变更。CPE最优GW接入GATEWAY点接入，CPE根据GATEWAY状态自动切换，当GATEWAY故障时，CPE自动切换到其他可用GATEWAY。该组网模式下可实现业务分流，基于应用进行链路分流，关键业务走专线，普通业务走互联网，也可以互为备份，最大限速保障业务的可用性。
